Чтоб выполнить вертикальную разбивку необходимо установить рабочий репер поблизости строящегося здания. Отметку репера нужно определять от наиболее приближенных реперов нивелирной государственной сети.
Отсчет высоты в строительстве часто начинают от условной отметки, в качестве которой выступает уровень пола первого этажа. В проекте также необходимо указывать абсолютную отметку (другими словами – от уровня моря), нулевой отметки.
Чтоб понять как это делается, рассмотрим один пример. Предположим, что закрепить уровень нулевой отметки необходимо на обноске (рисунок 113, а). По проекту абсолютная отметка нулевой точки составляет 102,285, а отметку репера обозначим числом 104,012. Получается, что уровень репера выше уровня нулевой отметки на 1,727м. Нулевая отметка должна находиться на столбе обноски. Для этого между репером и столбом размещают нивелир. Далее нужно поставить рейку на репер и делать отсчет нивелиром. Допустим, что по рейке отсчет составляет 525мм. Получается, чтоб вычислить отметку горизонта инструмента, необходимо сложить 104,012 и 0,525, получив в результате число 104,537. Далее необходимо вычислить разницу между отметкой горизонта инструмента (104,537) и отметкой нулевой точки (102,285). Для этого от первого числа отнимаем второе и получаем в результате 2,252м. Эта разница должна получиться при отсчете по рейке, которая устанавливается на нулевой отметке. Ориентируйся по рейке, ее необходимо устанавливать у столба обноски так, чтобы по рейке отсчет составлял 2252мм. Когда вы получите этот отсчет, прочертите линию на столбе обноски по нижнему концу рейки. Эта линия будет служить уровнем нулевой отметки. Чтоб закрепить этот уровень на столбе обноски, необходимо забить гвоздь или штырь.
Выполняя вертикальную разбивку зданий, необходимо от нулевой отметки все отсчеты вести вверх и вниз. Отметки ниже условного уровня имеют знак минус, а выше - плюс. К примеру, половина второго этажа дома будет размещаться на отметке плюс 3,000, а на отметке минус 0,850 будет размещаться вход в дом.
От нулевой отметки легко выполняется вертикальная разбивка дна котлована (рисунок 113, б), обрез фундамента, дверные и оконные проемы, междуэтажные перекрытия, карнизы. Для этого надо применять проектные отметки, которые указываются на чертежах вертикальных разрезов сооружения.

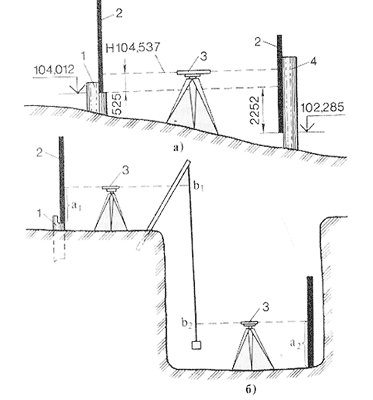

Рисунок № 113. Отметки, пересеченные нивелиром:
репер(1), рейка(2), нивелир(3), столб обноски(4), отсчет по рейкам(а1, a2), горизонт инструмента(в1, в2).
на обноску(а), в котлован(б).
