Ручные инструменты используются каменщиком, когда он выполняет монтаж сборных конструкций кирпичных зданий. Выполняя установку/закрепление бетонных/железобетонных конструкций используются такие ручные инструменты, которые изображены на рисунке под №120.
Рисунок под №120,а – лом строительный монтажный ЛМ. Используется в целях смещения и установки/рихтовки сборных элементов, выполняя монтаж и такелажные работы. Выполняя монтаж фундаментных блоков применяются ломы, длинна которых - 132 см, а диаметр – 3,2 см; а выполняя монтаж площадок, лестниц, перекрытий и прочих сборных конструкций – ломы, длина которых – 56 и 118 см, а диаметр – 2 и 2, 4 см.
Рисунок под №120, б – зубило, которое используется для того, чтобы очищать от наплывов бетона детали.
Рисунок под №120, в – молоток, который используется для загиба монтажных петель, очистки закладных деталей, околков, наплывов бетона и прочих подобных операций.
Рисунок под №120, г, д – скребки (щетки стальные), которые в местах, где устанавливаются сборные элементы, необходимы для очистки поверхности.
Рисунок под №120, е – подштопка, которая состоит из коробчатого стального корпуса и деревянной ручки. Используется в горизонтальных швах сборных конструкций, чтобы уплотнять раствор.
Рисунок под №120, ж, з – конопатка стальная, киянка деревянная, которые используются, при выполнении конопатки стыков панельных и крупноблочных стен.
Рисунок под №120, и, к – ролик (заправщик жгутовых материалов), который используется, чтобы закатывать в устье стыков панельных стен упругие прокладки.

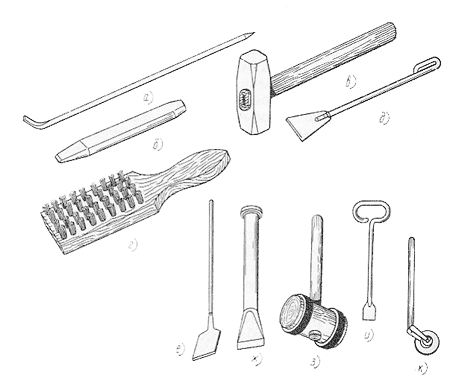

Рисунок № 120. Ручные инструменты для выполнения монтажных работ по сборке железобетонных конструкций и заделке стыков:
Лом монтажный(а), зубило(б), молоток(в), щетка стальная(г), скребок(д), подштопка(е), конопатка стальная(ж), киянка деревянная(з), заправщик материалов жгутовых(и), ролик/закатывание прокладок(к).
Для того, чтобы разравнивать и подрезать излишки раствора, используются кельмы. Устанавливая сборные конструкции, расстилают растворные смеси на опорных поверхностях с помощью растворных лопат.
Выполняя монтаж сборных конструкций, используют контрольно-измерительные инструменты такие, как:
– рулетка, метр складной (чтобы выполнять линейные измерения);
– уровень (металлический/деревянный корпус), чтобы выверять конструкции, которые устанавливаются;
– шнур, разметочный крученый льнопеньковый (изображен на рисунке под №121,а), чтобы размечать прямые линии осей, длина - 1500 см, диаметр – 1,5 мм;
– рейка-отвес дюралюминиевая (изображена на рисунке под №121, б), чтобы проверять вертикальность панелей перегородок, которые устанавливаются. Для этого нужно на панель навешать рейку (под №1) и прижать к панели с помощью упоров (резиновых накладок) (под №3). Отклонение панели (под №6) от вертикали определяется отклонением отвеса (под №5), который измеряется по шкале (под №4) в мм.

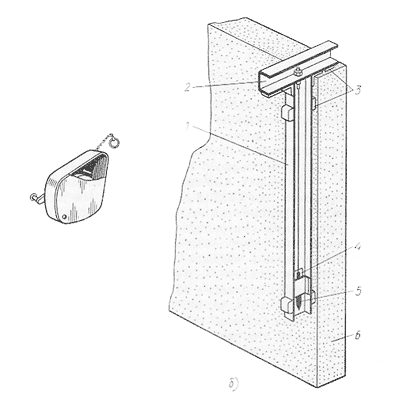

Рисунок № 121. Инструмент контрольно-измерительный:
шнур разметочный в корпусе(а), рейка-отвес(б);
рейка(1),перекладина(2), упоры(3), шкала(4), отвес(5), конструкция, которая выверяется(6).
