Инструмент и приспособления для каменных работ
|
|
|
|
|
|
Чтоб уплотнить бутовую кладку, колки кирпичей, камней и придать им необходимую форму необходимо применять остроносую кувалду и молоток: |
|
|
|
|
|
|
Чтоб в процессе каменной кладки выполнять технологические операции необходимо применять ручной инструмент (рисунки 9 и 10) и контрольно-измерительный инструмент (рисунок 11). Также могут пригодится разные средства малой механизации.
Рисунок № 9. Инструменты необходимые для выполнения каменной кладки (размеры указанны в мм):

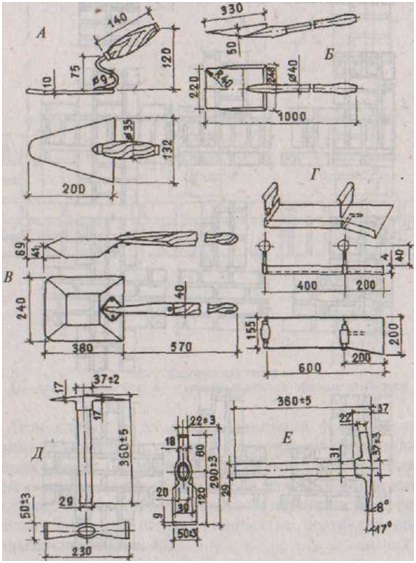

Кельма(А); лопата-ковш(Б); лопата совковая(В); совок(Г); двухсторонняя кирочка(Д); молоток-кирочка(Е).
Рисунок №10. Инструменты необходимые для выполнения каменной кладки (продолжение рисунка №9):

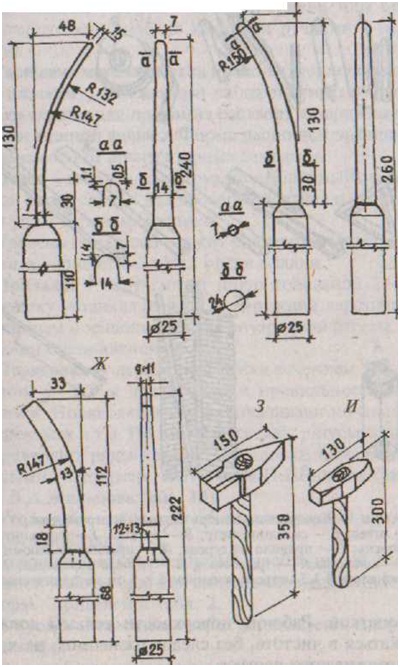

Расшивки(Ж); остроносая кувалда(З); молоток для бутовой кладки(И).
С помощью кельмы раствор подают, разравнивают и удаляют его излишки, а также заполняют вертикальные швы. Кельма может быть разных форм и размеров. Кельму также можно заменить штукатурной лопаткой. Рабочие поверхности кельмы нужно содержать в чистоте, не допуская следов ржавчины, которая задерживает раствор.
Чтоб уплотнить бутовую кладку, колки кирпичей, камней и придать им необходимую форму необходимо применять остроносую кувалду и молоток.
Перемешивать раствор и подавать его на стену необходимо с помощью ковша-лопатки (конструкции Мальцева).
Чтоб уплотнить ряды бутовой кладки необходима металлическая трамбовка. Вместо нее можно применять кусок бревна или бруска, если заранее его оснастить двумя ручками в верхней части.
Рисунок №11. Контрольно-измерительные инструменты:

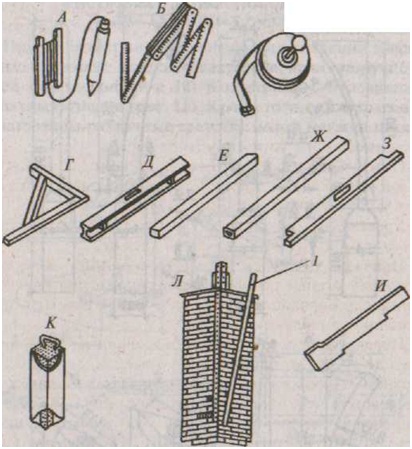

Отвес(А); складной метр(Б); рулетка(В); угольник(Г); уровень(Д); правило из дерева(Е); алюминиевое правило(Ж); шаблоны(З,И); трамбовки(К); угловая порядовка(Л); металлическая рейка сечением 5 * 5 см и длиной 1,5 метра (1).
Металлическая расшивка выглядит как изогнутая пластина, насаженная на деревянную ручку. Ее применяют чтоб придать раствору нужную форму в наружных швах кладки. Какой будет форма расшивки зависит от архитектурных замыслов.
Чтоб проверить вертикальность кладки в проемах и углах здания применяется отвес (остроносый груз, который подвешен на капроновой нити).
Для проверки горизонтальности и вертикальности рядов кладки применяется уровень (который также имеет название ватерпас).
Причалкой является крученный шнур, который имеет толщину 2—3 мм. Для наружной версты причалку необходимо устанавливать по инвентарным порядовкам, а для внутренней версты необходимо при установке использовать специальные скобы.
Чтоб проверить правильность кладки уровнем необходимо применять деревянную рейку, которая называется порядовкой. Она имеет длину 1—1,5 м и сечение 5 х 5 см. Чаще всего порядовку устанавливают в переломах, по углам стен и т.д. Чтоб проверить ряды кладки по порядовкам натягиваются шнуры-причалки. Порядовки могут быть инвентарными, например, системы Л.А.Жильцова (рисунок 13) или И.П.Ширкова (рисунок 12).
Чтоб проверить правильность прямых углов кладки применяется угольник.
В таблице №2 приведен технологический комплект, который нужен для полноценной работы бригады каменщиков из 28 человек.
В процессе выполнения каменных работ необходимо применять такой инвентарь:
— чтоб при кладке фундаментов спускать камень или подавать раствор в котлован применяется желоб (рисунок 14);
— чтоб спускать раствор в котлован необходим лоток;
— чтоб к месту производства работ краном подавать раствор нужен раздаточный бункер;

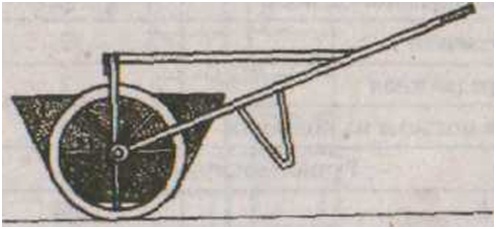

— если же нет в наличии крана, то подавать раствор нужно с помощью тележки-контейнера (рисунок 15). Съемный кузов тележки можно применять в качестве ящика для раствора.
Рисунок №12. Металлическая инвентарная порядовка Ширкова:

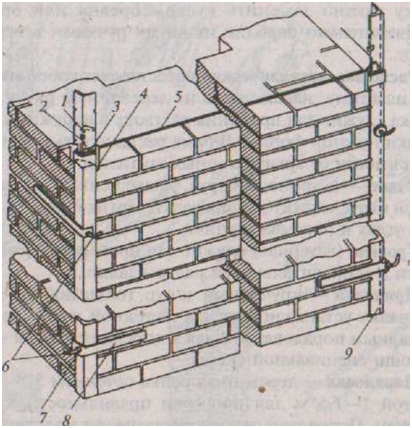

пружина защелки(1); зашелка(2); хомут(3); штырь для закрепления шнура(4); шнур(5); рукоятки винта(6); скоба-держатель(7); пластина с резьбой(8); установленная порядовка(9).
Рисунок № 13. Деревянная порядовка Жильцова:

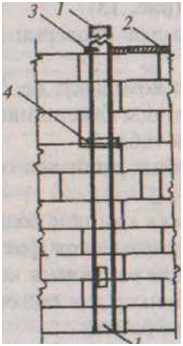

рейка-порядовка(1); шнур-причалка(2); скоба-держател Жильцова(3); фиксатор рейки(4).
Таблица №2. Технологический комплект на бригаду из 28 человек
| Наименование | Технологическая потребность на бригаду, шт. | Срок службы, мес. |
| 1 | 1 | 2 |
| Строительная оснастка |
| Бункере челюстным | 2 | 24 |
| Ящик необходимый для раствора | 16 | 24 |
| Захват | 1 | 48 |
| Подхват-футляр | 1 | 48 |
| Бак в котором смачивают кирпич | 1 | 24 |
| Ларь для сыпучих материалов | 1 | 24 |
| Маяк-причалка | 8 | 12 |
| Стойка необходимая, чтоб временно крепить плиты | 6 | 24 |
| Шаблон для горизонтальных швов | 8 | 12 |
| Линейка Т-образная | 8 | 12 |
| Рейка-порядонка | 16 | 24 |
| Скоба причальная | 1 | 12 |
| Шкаф бригады каменщиков | 1 | 48 |
| Подмости |
| Рычажные непрерывного | 8 | 60 |
| Пакеты | 12 | 60 |
| Пакеты | 2 | 12 |
| Площадка передвижная | 2 | 24 |
| Лестницы для подъема на подмости | 6 | 24 |
| Ручной инструмент |
| Кельма типа Б | 24 | 6 |
| Кельма типа Б | 12 | 6 |
| Молоток-кирочка типа М И | 6 | 18 |
| Молоток-кулачок типа М У | 3 | 36 |
| Зубило слесарное 20 * 60° | 3 | 36 |
| Скребки | 3 | 36 |
| Стальная расшивка РВ-1 | 3 | 36 |
| Стальная расшивка РВ-2 | 3 | 36 |
| Средства для контроля и измерения |
| Стальной отвес строительный ОТ-600 | 8 | 36 |
| Стальной отвес строительный ОТ-100 | 1 | 36 |
| Рейка с отвесом | 1 | 24 |
| Рулетка 2-метровая | 8 | 12 |
| Рулетка 30-метровая | 1 | 24 |
| Водяной уровень | 1 | 24 |
| Строительный уровень | 1 | 24 |
| Правило дюралюминиевое | 1 | 24 |
| Металлический угольник | 8 | 18 |
| Шаблоны для разметки: проемов перегородок | 1 | 24 |
|
|
|
|
|
|
